HokutoNoKen Cabinet
Il cabinato realizzato a tema Hokuto no Ken

Progettato e realizzato da zero
Conosciamo Simone Capocchi [Profilo LinkedIn]

Fin da piccolo ero affascinato dalle sale giochi e dagli incredibili video games che le popolavano.
Le consolle di allora potevano solo imitare la grafica e il sonoro dei cabinati e erano lontane dalla magia che restituivano.

Cercando in rete ho visto numerosi bartop e la tentazione di comprarne uno è sempre stata forte.
Più tardi però mi è balenata l’idea di crearne uno da zero completamente originale a mio gusto e piacimento.

Merito anche del lavoro che faccio (progetto arredi) ho iniziato l’ingegnerizzazione 3d del cabinato.

Il progetto
Nel proggettarlo ho immaginato una colonna centrale con un vano apribile che lateralmente supportasse le pistole, una plancia ampia a 4 postazioni gioco più una di gestione con trackball e una tastiera a scomparsa.

Sopra il monitor da 43” full hd ho predisposto una parte inclinata per accogliere le casse e un frontale alto con integrato un monitor che illustrasse l’immagine del gioco in esecuzione.

Il tutto ovviamente contenuto tra due fiancate sagomate dal design accattivante.

Il risultato è un cabinet imponente che richiama le linee retrò ma con uno sguardo verso il moderno. Quando si gioca l’idea che volevo rendere era quella di essere su una macchina del tempo che è in grado di portarti sia nel passato che nel futuro

Realizzazione
Finita la progettazione ho ordinato le pulsantiere, lo schermo superiore (il 43” lo avevo già) e il trackball.

Una verifica alle misure e ero pronto per mettere in tavola il lavoro.

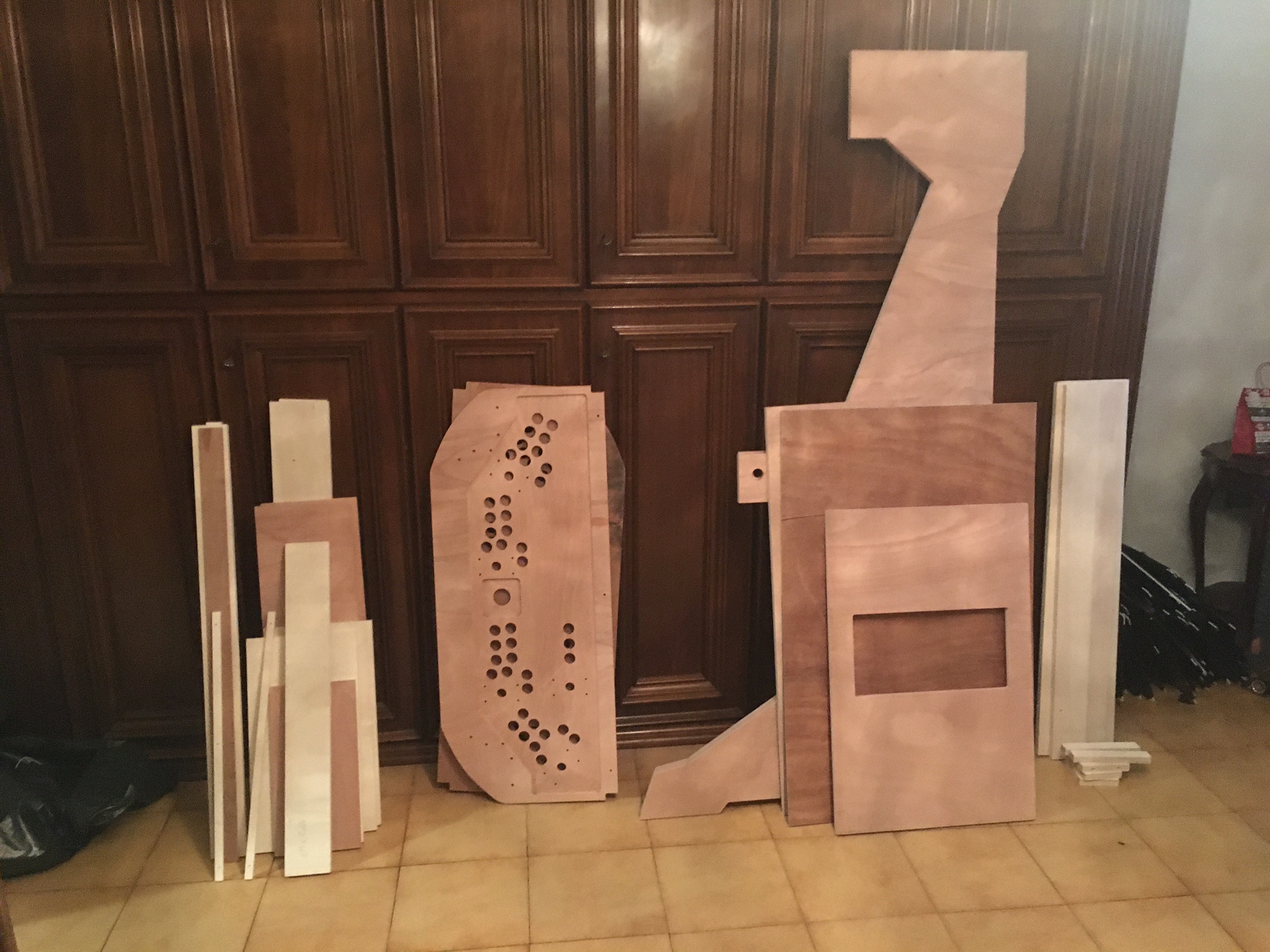

Ho inviato ad una ditta che lavora con macchine a controllo numerico i disegni dei pannelli in legno che avrebbero costituito il cabinato.

Appena pronti i pezzi ho assemblato tutto il cabinato, l'ho testato e tutto ha funzionato alla perfezione.

Quindi ho rismontato e verniciato a rullo con vernice nera.

Toccava alla grafica che avevo in mente già dall’inizio e non poteva che essere il mitico Ken il tema principale!

Il cartone che ha accompagnato la mia infanzia.

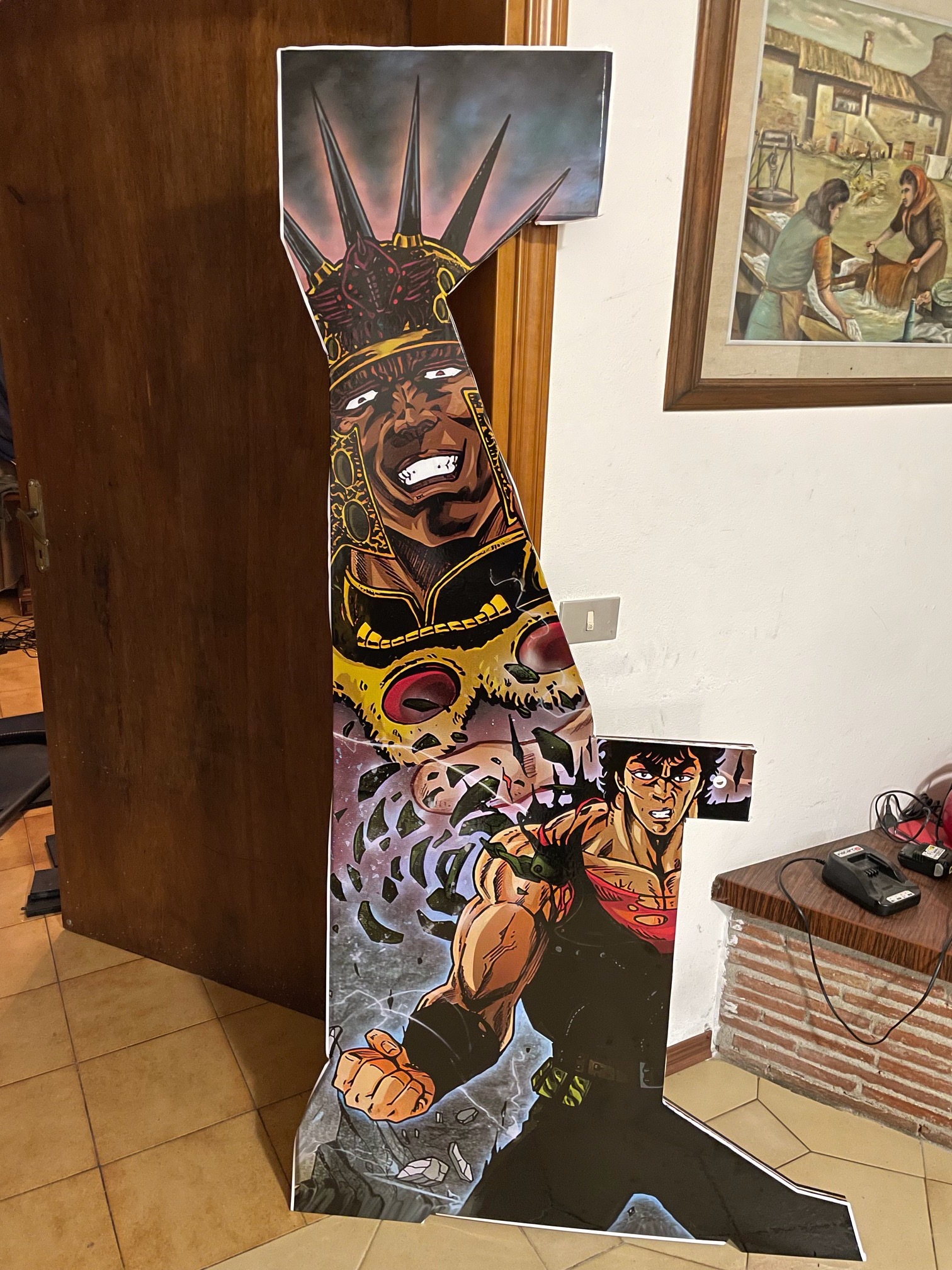

Ho progettato l’impostazione di tutte le immagini e le ho portate a stampare in pvc in alta qualità.

A protezione ho coperto la plancia con un plexiglass.

Assemblando il tutto mi sono impegnato ad inserire anche un buon impianto audio con subwoofer e controllo volume sottoplancia e led RGB.

Per arrivare fino a qui, per quanto non possa sembrare, mi sono dovuto fare un bel bagaglio di conoscenze che spaziano dalla ingegnerizzazione 3D alla progettazione della grafica con Photoshop, passando da nozioni più o meno approfondite di Linux ed elettronica.

Il risultato mi ha veramente soddisfatto ed è stata la realizzazione di un sogno.


Informazioni tecniche
Attualmente il sistema è così composto:

  • 4 player più stazione di controllo e trackball;
  • 2 pistole aimtrak;
  • Controller wii;
  • Controller xbox360;
  • Schermo full hd 43”;
  • Display dinamico da 14”;
  • Volante e pedaliera Fanatec;
  • Subwoofer 2.1 210w con controllo volume e ingresso cuffie e microfono;
  • Retroilluminazione rgb a tempo di musica;
  • Tastiera pc integrata;
  • Gioco on-line;
  • Porte usb frontali.
  • Emulazione di oltre 70 sistemi fino a ps1 con 2 tera di spazio



Il prossimo step sarà:

  • Integrazione dei sistemi emulati fino a ps3 nintendo switch, teknoparrot e i migliori giochi odierni e futuri per pc con tecnologia rtx;
  • Upgrade monitor 4k;
  • Aumento dello spazio fino ad 8-16-24 e oltre terabyte;
  • Uso dei controller playstation move;
  • Inserimento lamiera mandorlata per poggiapiedi.

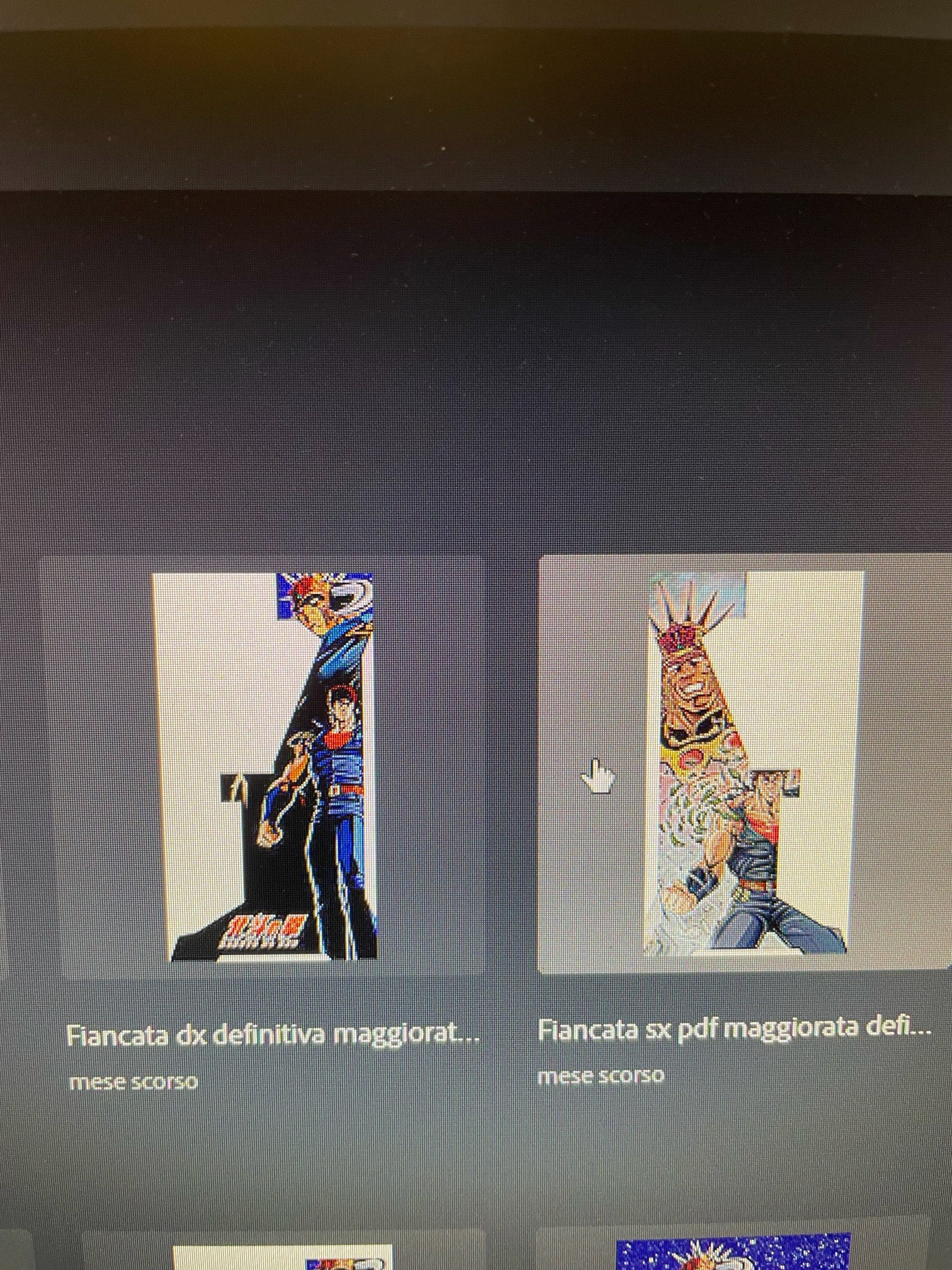

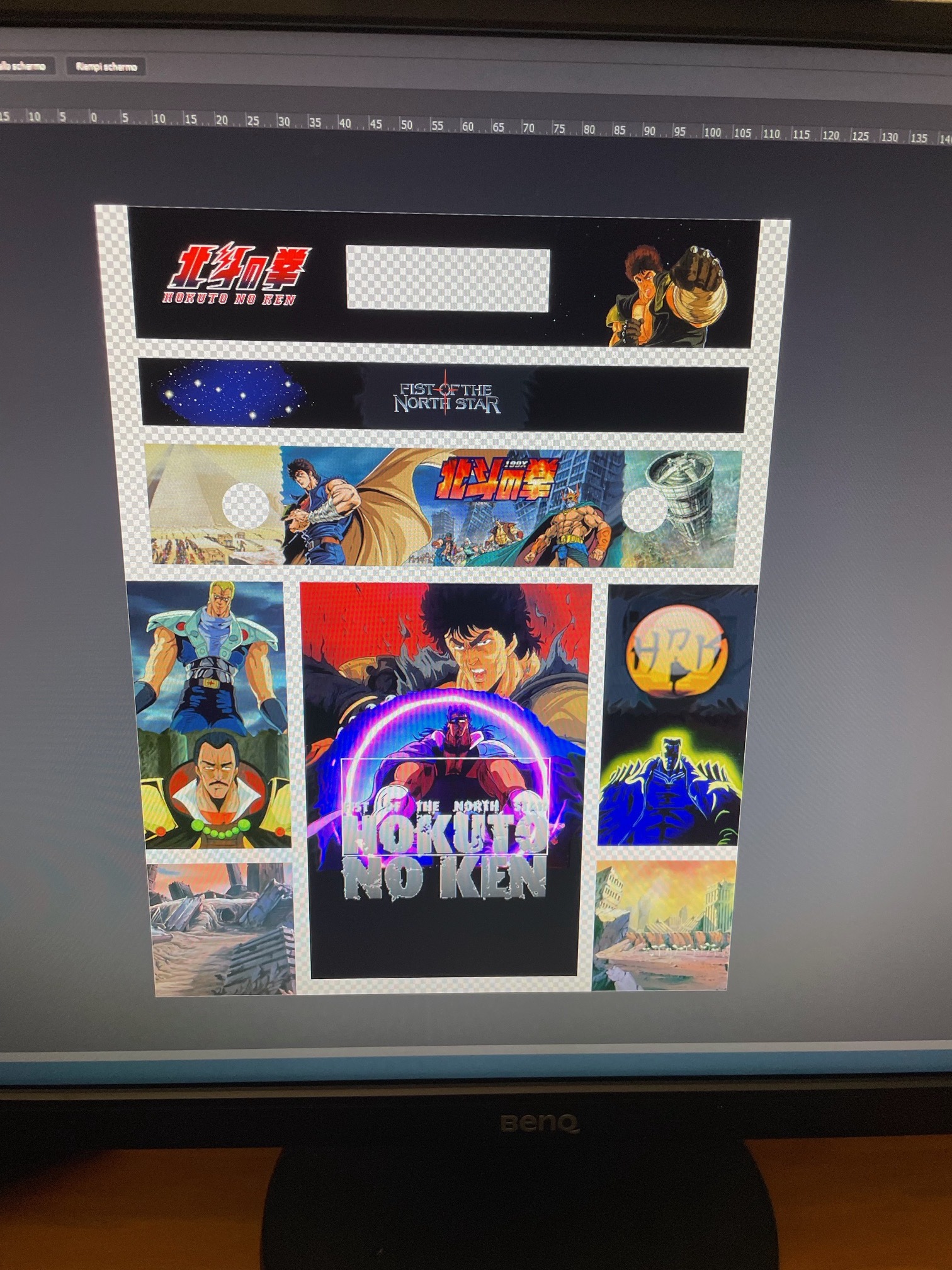

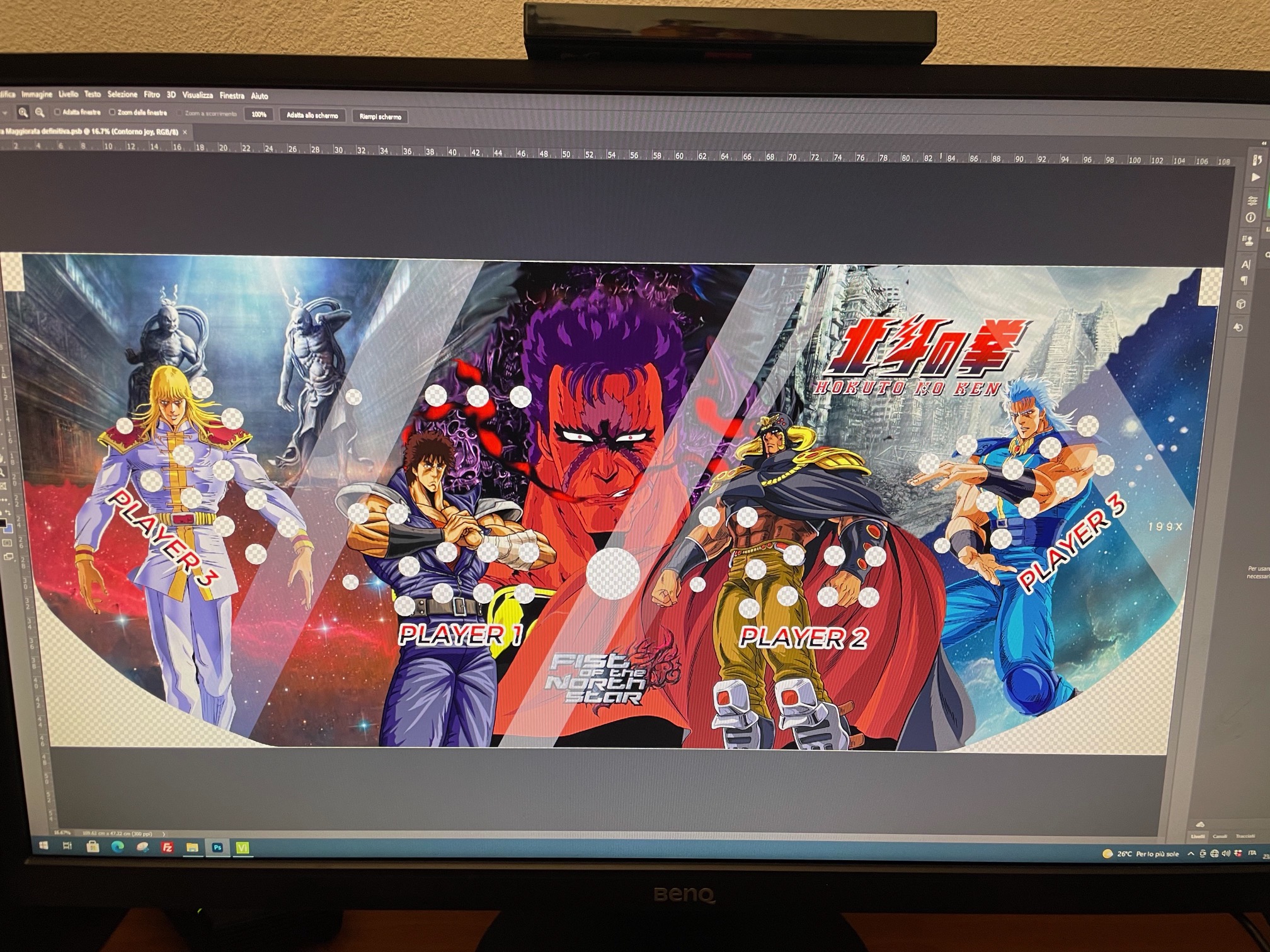

Grafiche al PC

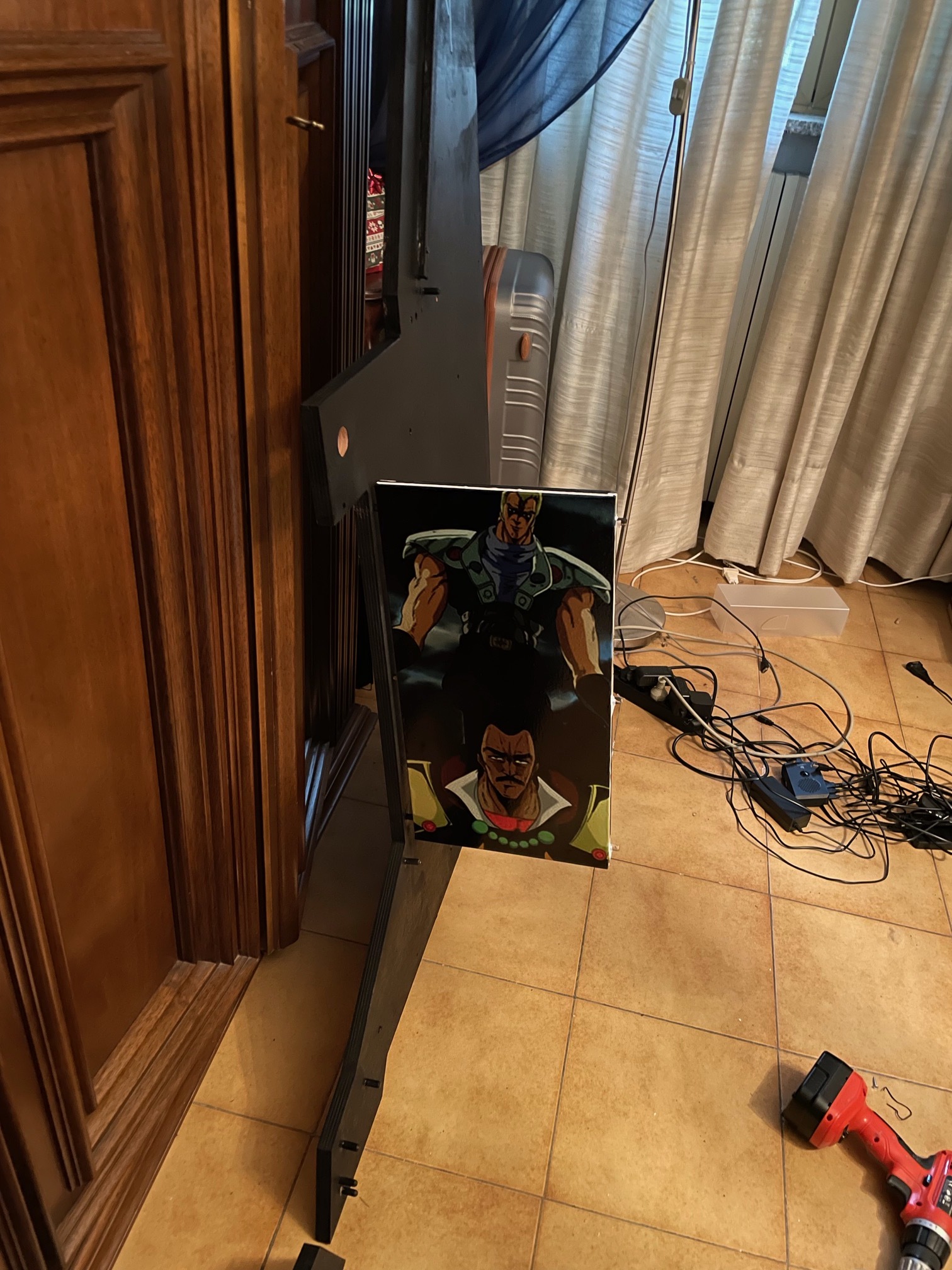

Fasi di assemblaggio

Fasi di assemblaggio

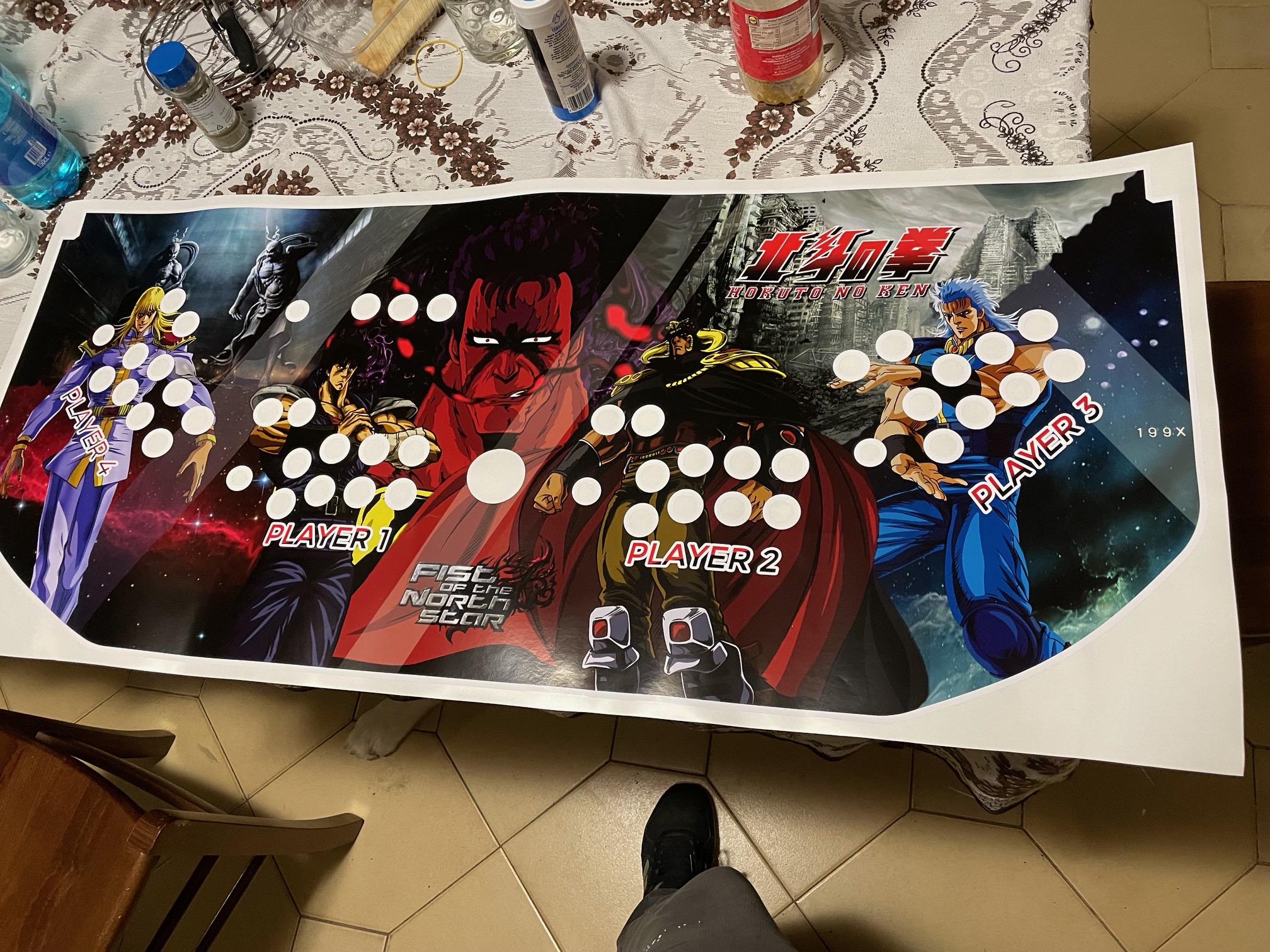

Stampa della plancia

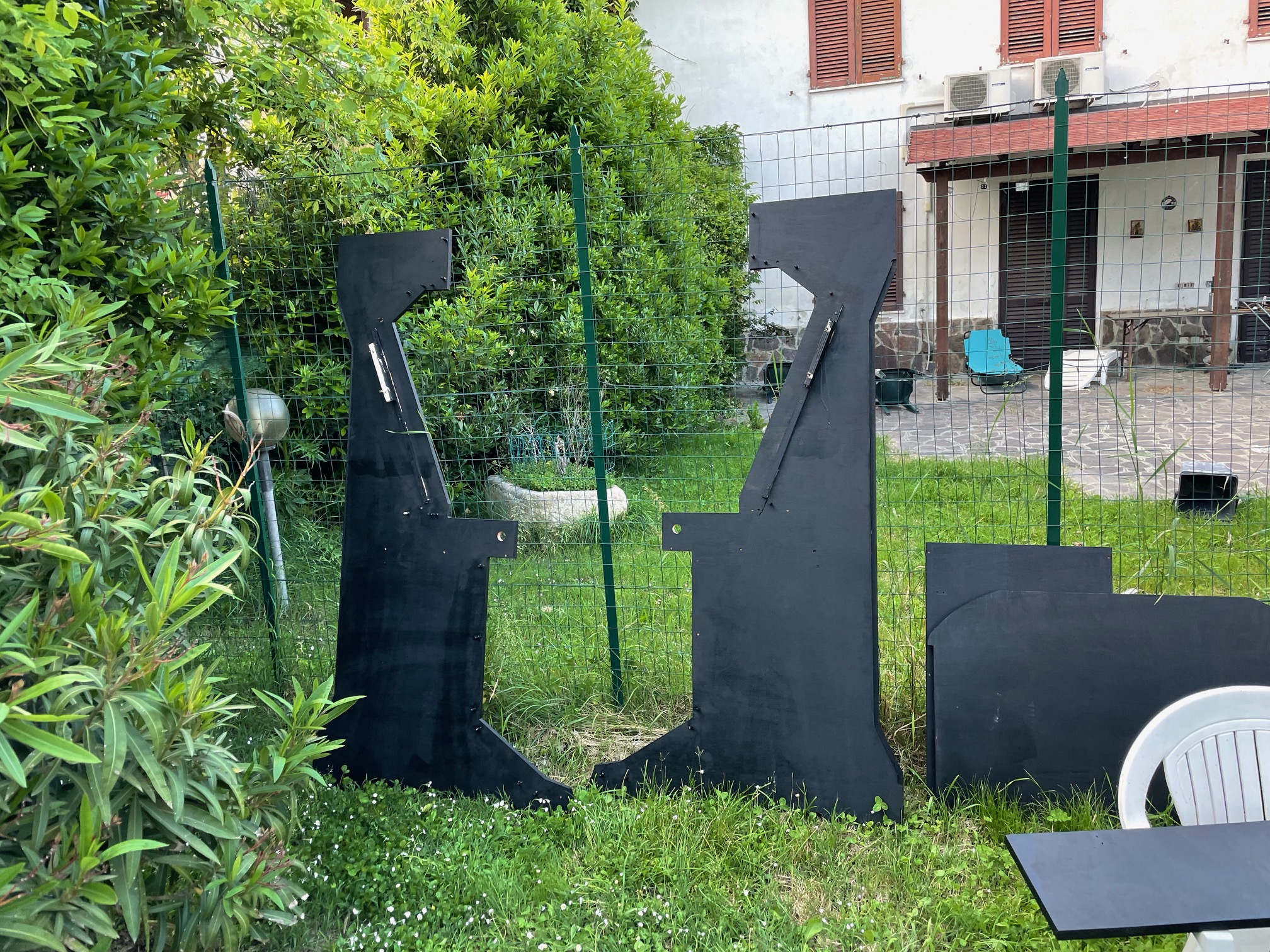

Fase di verniciatura

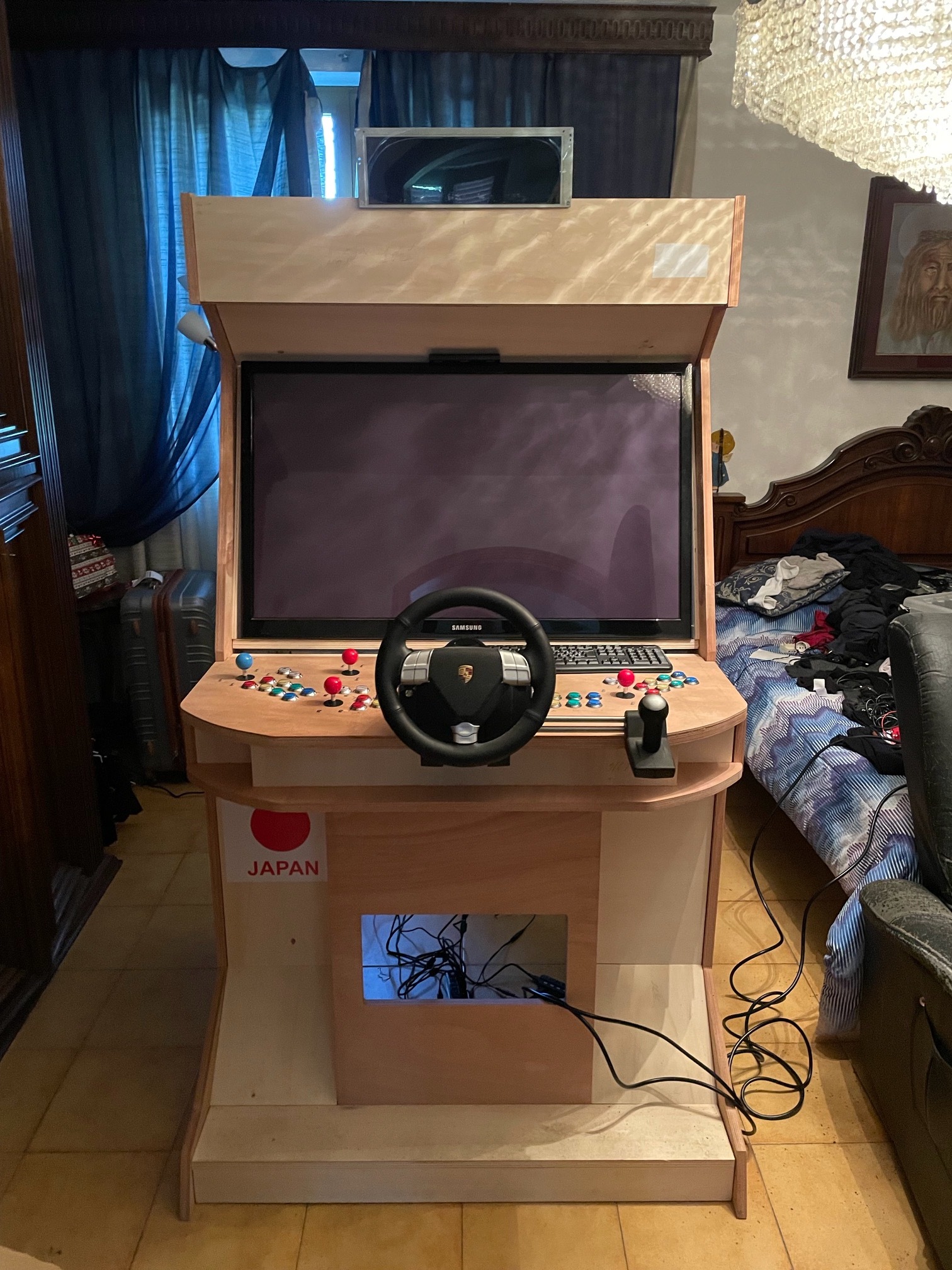

Pre-montaggio

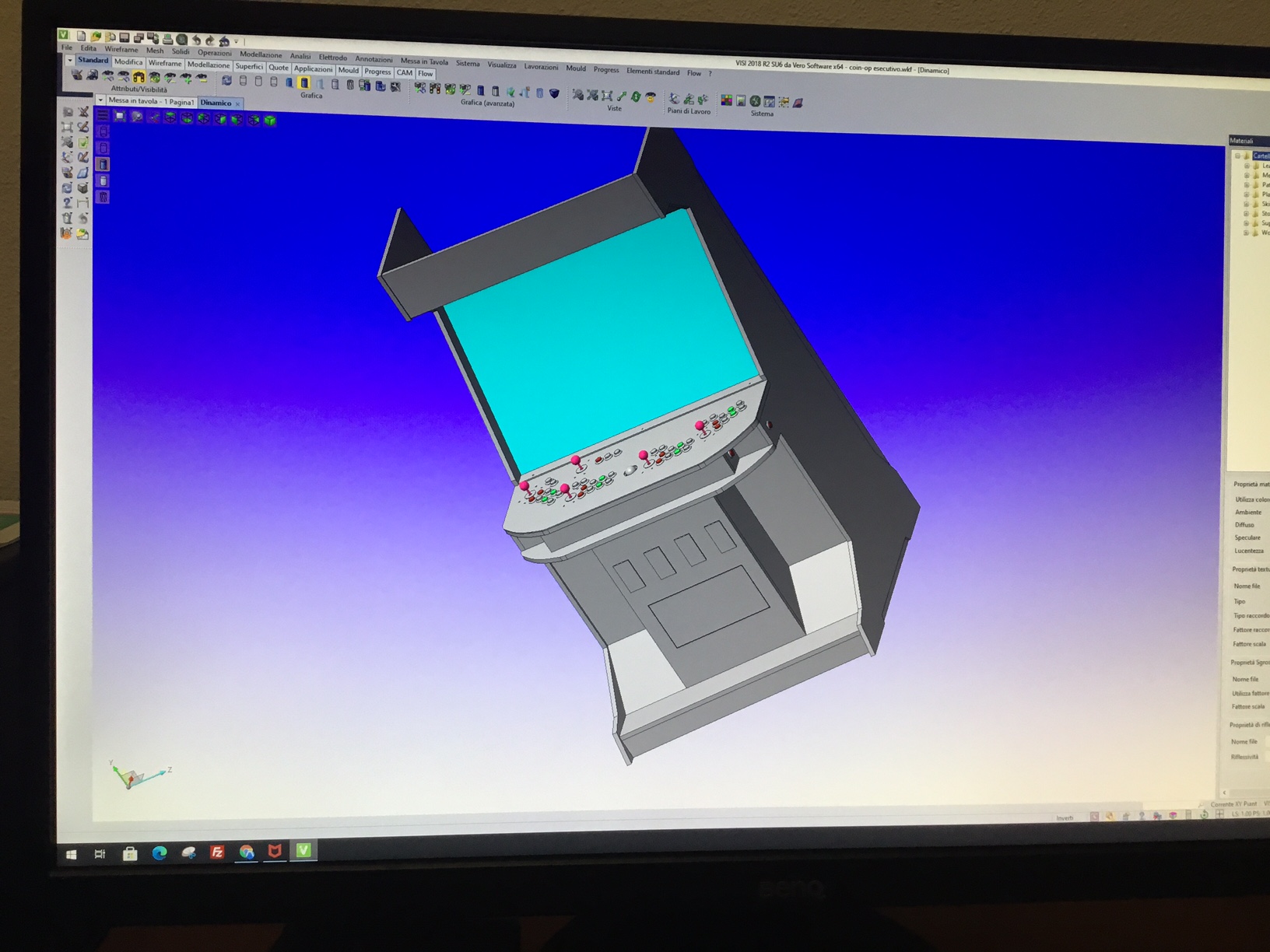

Ingegnerizzazione 3D

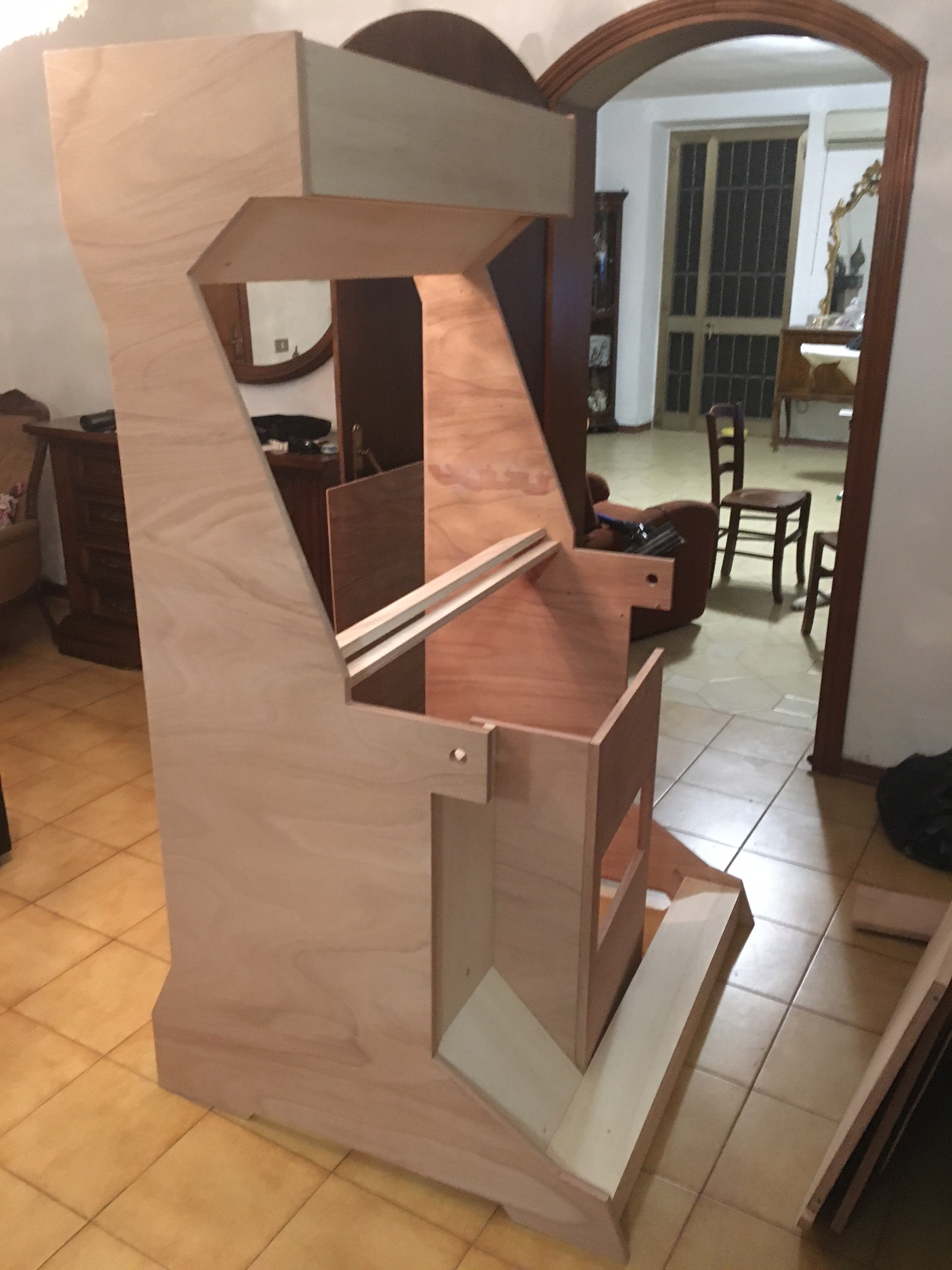

Primo montaggio delle parti in legno

Primo montaggio delle parti in legno

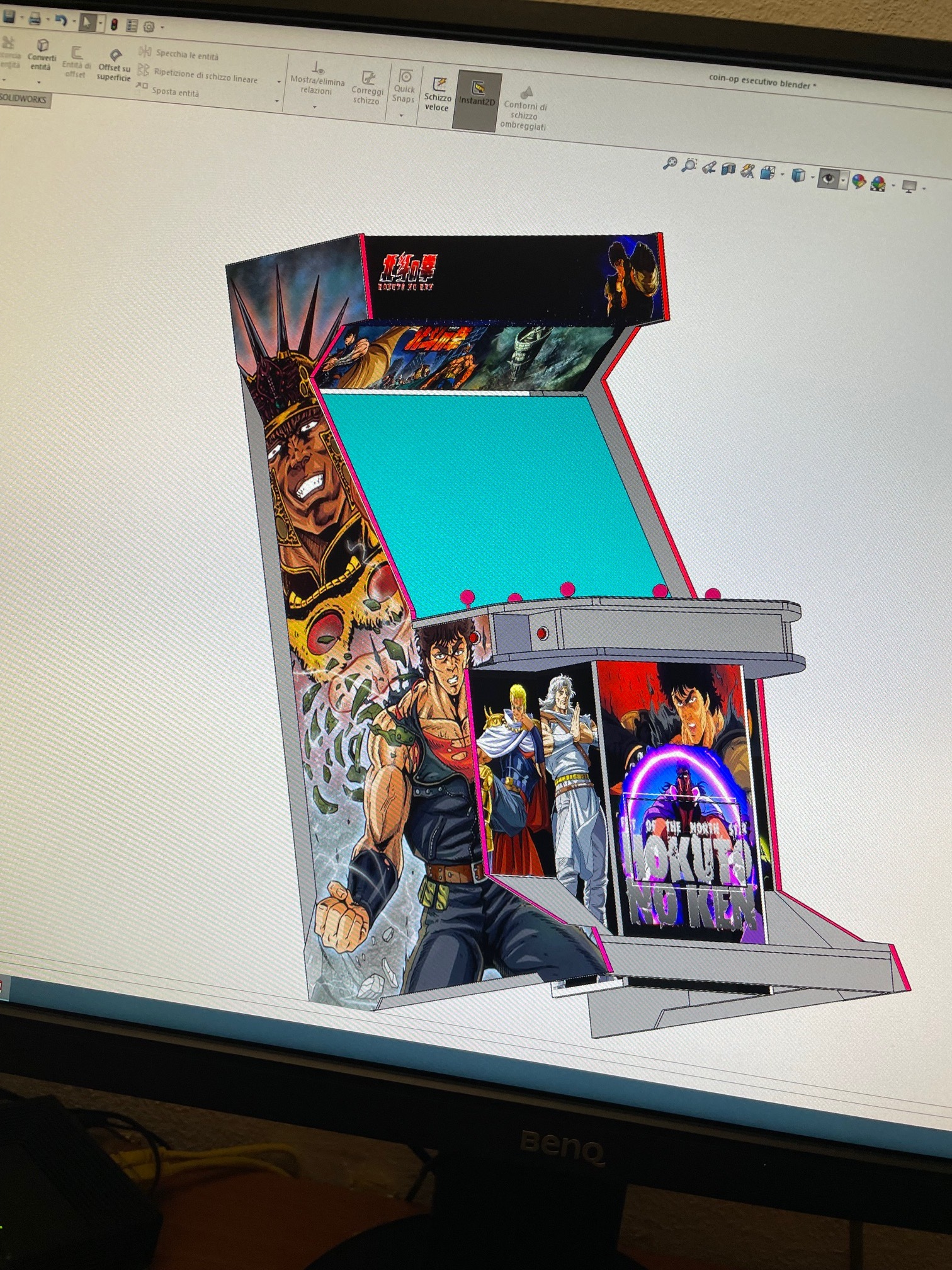

Inserimento grafiche nel disegno 3D

Grafiche

Grafiche

Grafiche

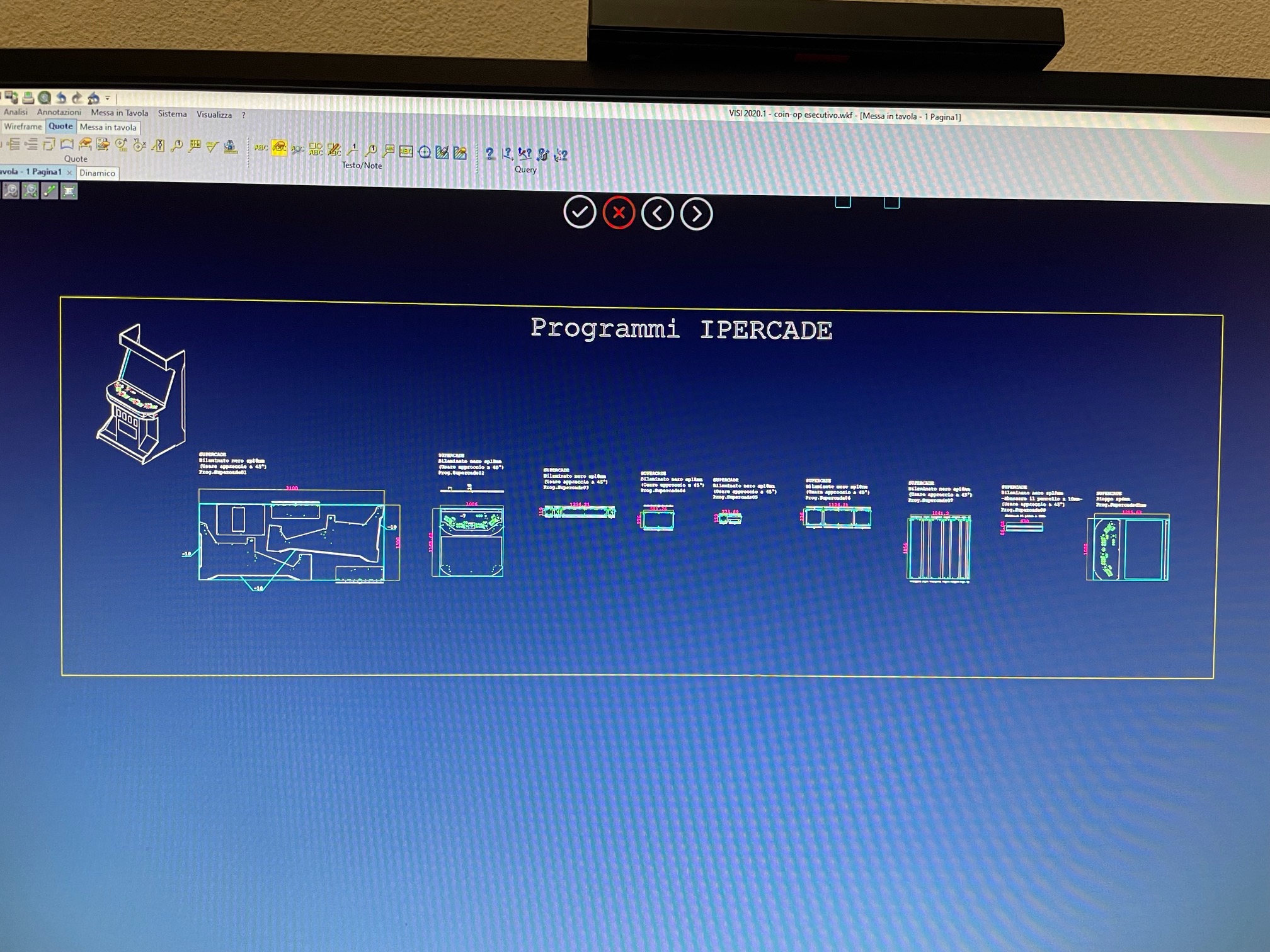

Messa in tavola del progetto

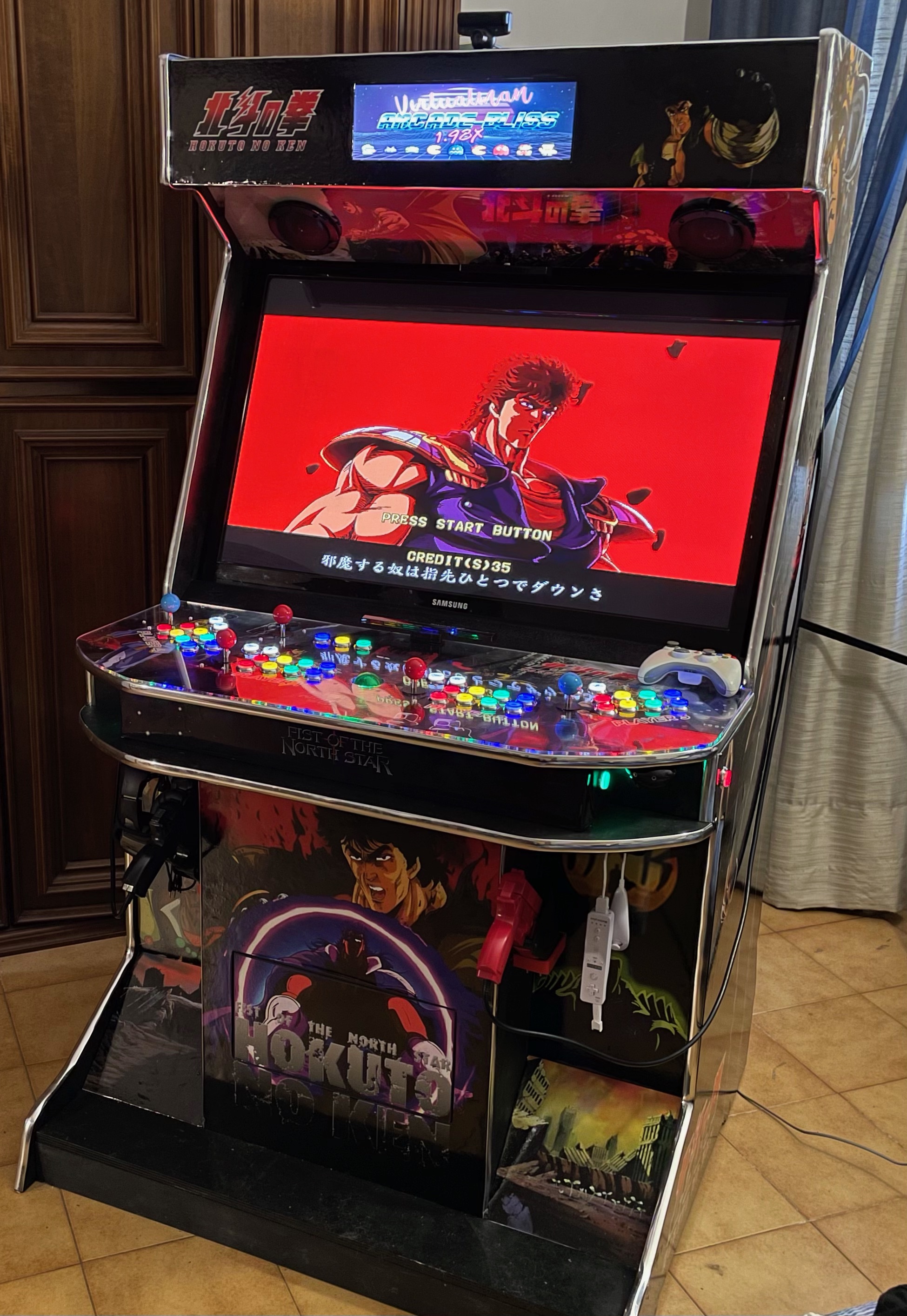

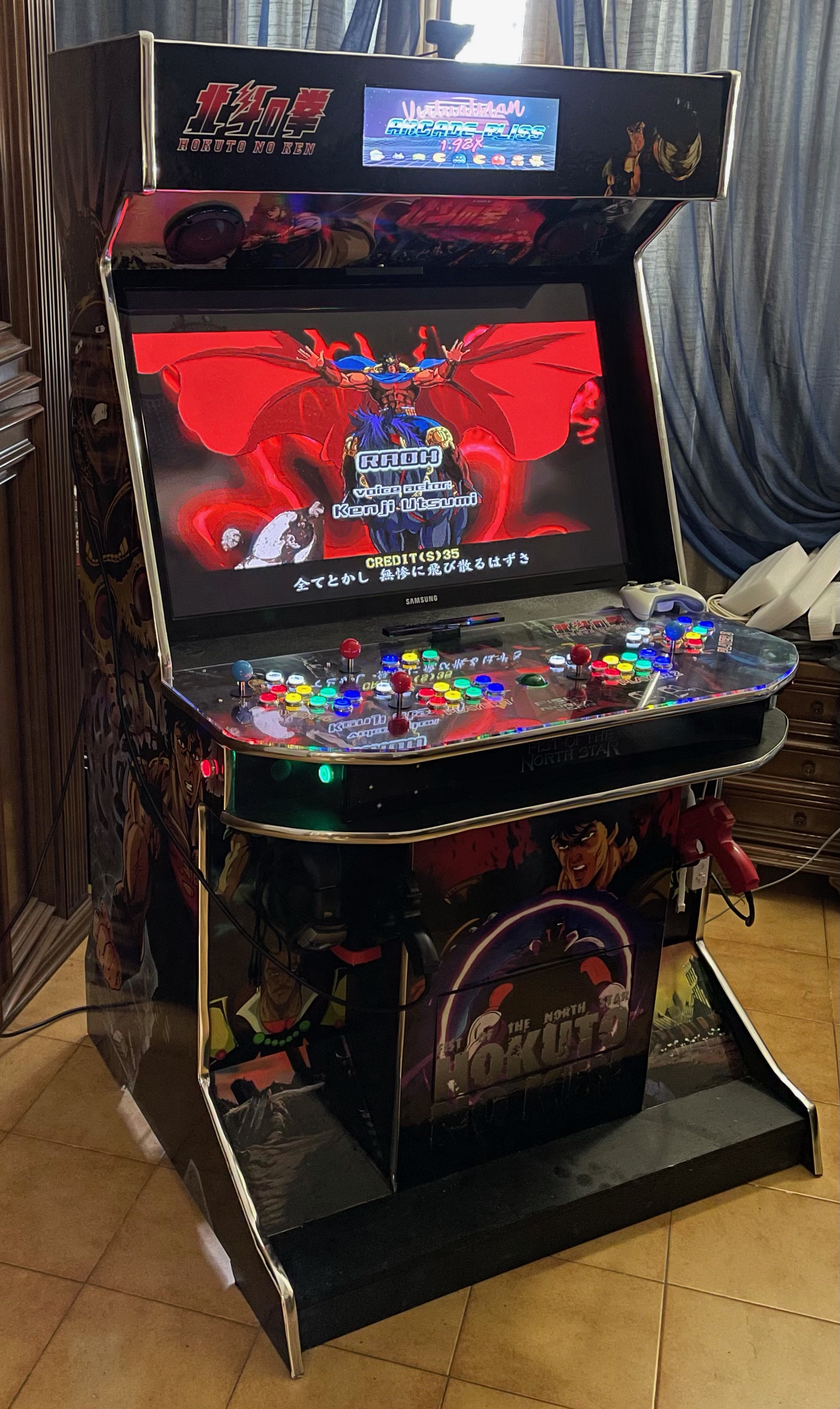

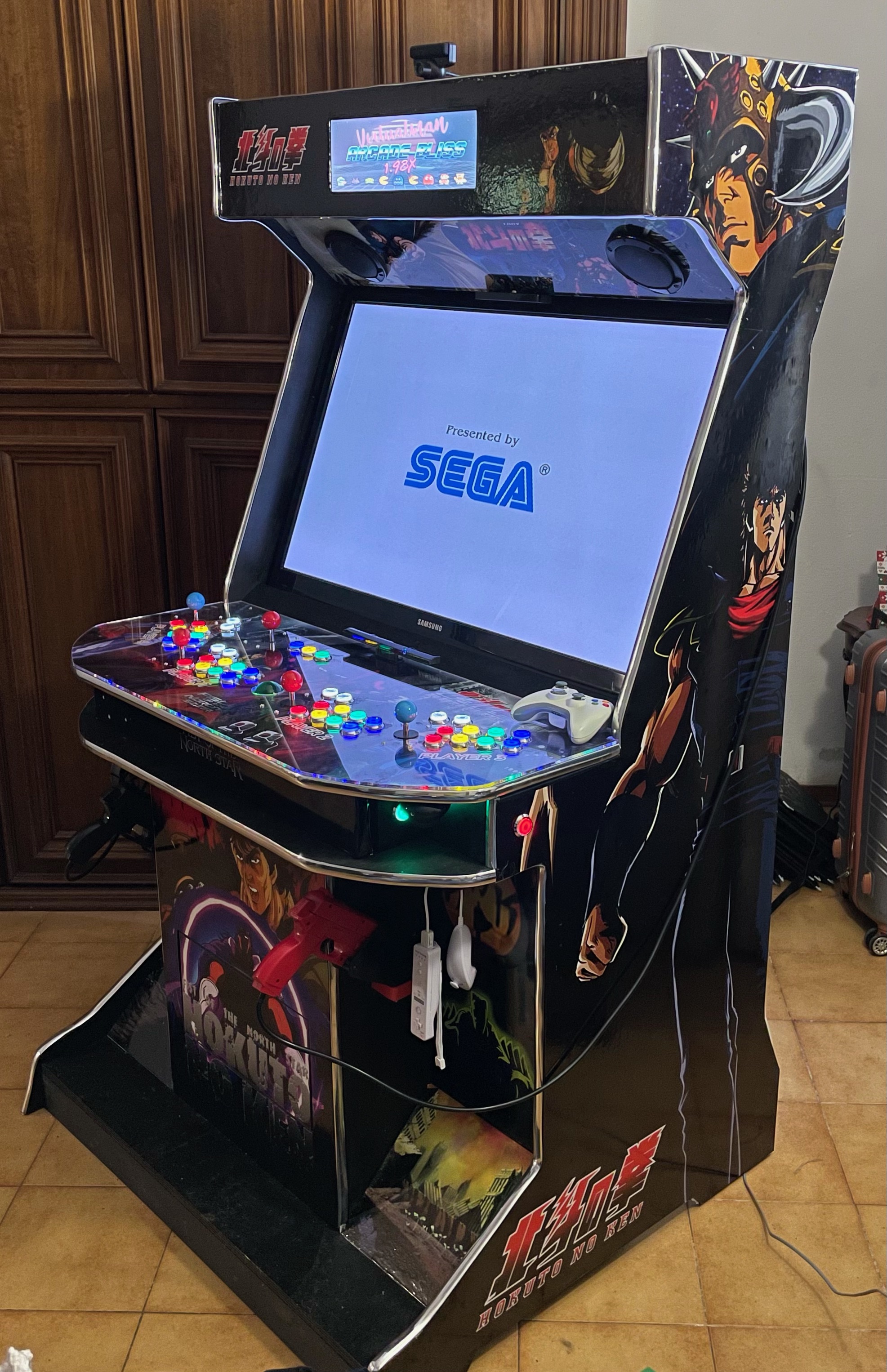

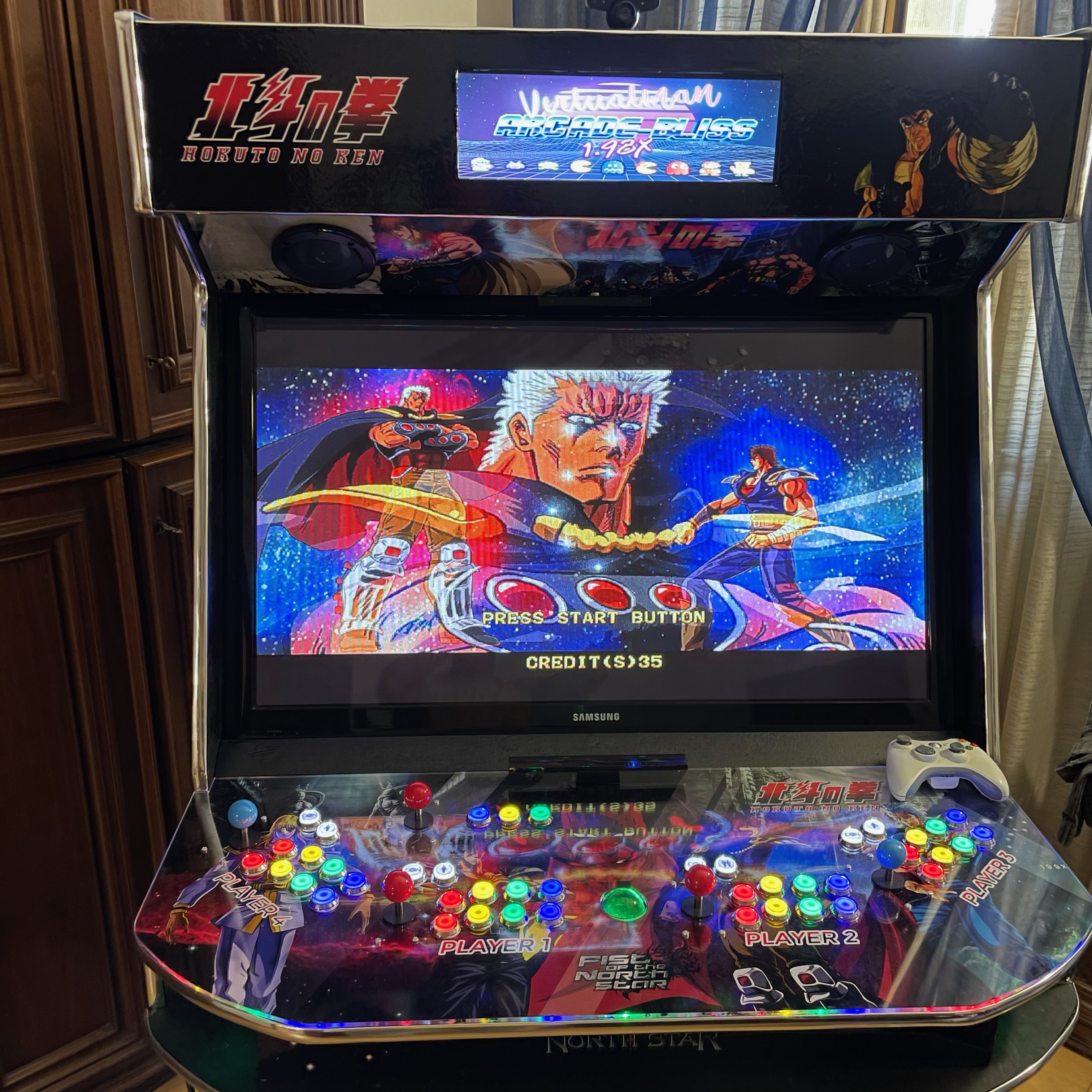

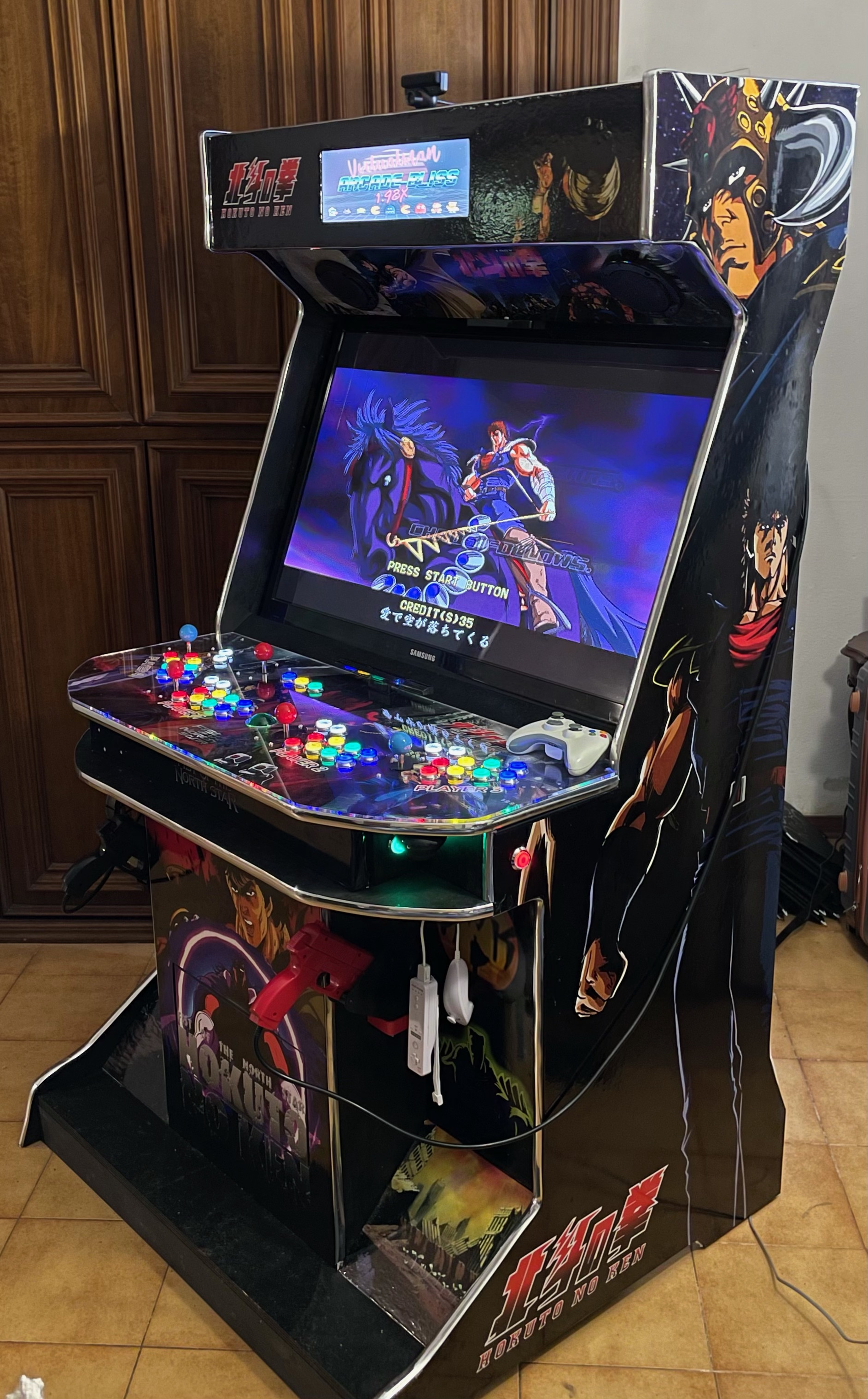

Ecco il risultato finale

Vediamolo "dal vivo"
